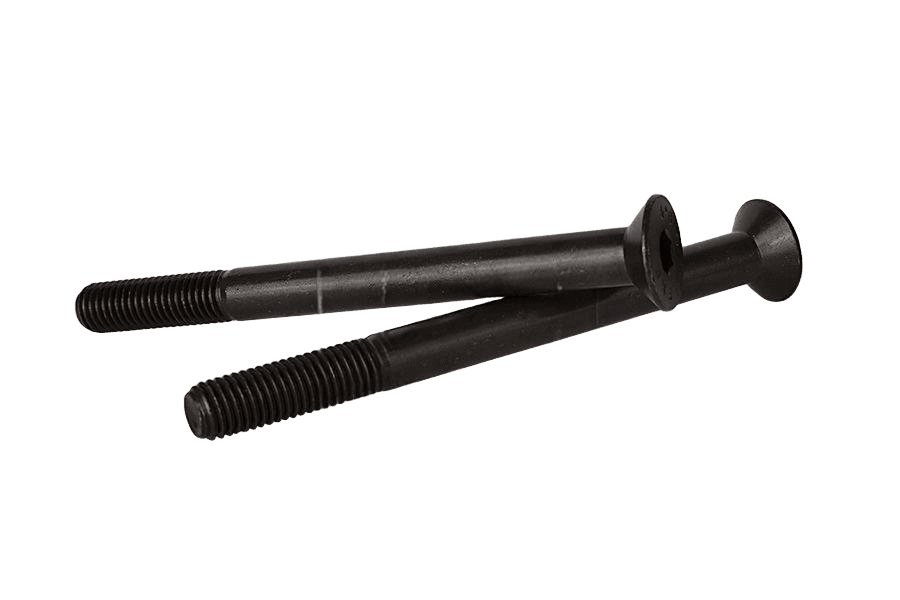

Śr.imbus.stożk. 010.9 surowe ISO 10642

Rys. techniczny · ISO 10642

Wybierz rozmiar i długość

Rozmiar → Długość ↓	M3	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
30			—	—	—	—	—	—	—	—	—
35				—	—	—	—	—	—	—	—
40	—				—	—	—	—	—	—	—
45	—	—	—		—	—	—	—	—	—	—
50	—					—	—	—	—	—	—
55	—	—	—	—		—	—	—	—	—	—
60	—	—					—	—	—	—	—
65	—	—	—					—	—	—	—
70	—	—							—	—	—
80	—	—	—							—	—
90	—	—	—							—	—
100	—	—	—							—
110	—	—	—	—	—			—		—
120	—	—	—	—				—
130	—	—	—	—	—	—		—		—
140	—	—	—	—	—	—		—		—
150	—	—	—	—	—	—	—	—		—
160	—	—	—	—	—	—	—	—		—
180	—	—	—	—	—	—	—	—		—
200	—	—	—	—	—	—	—	—		—

wybrany dostępny zapytaj o dostępność

Wybierz wariant, aby zobaczyć cenę

Ilość:

Czas dostawy: 2-3 dni robocze

Darmowa dostawa od Zamówienia powyżej 500 zł

✓ 30-dni na darmowy zwrot

✓ 12 miesięcy gwarancji

ISO 10642karta katalogowa

Wymiary i warunki techniczne wg ISO 10642

	M3	M4	M5	M6	M8	M10	M12	(M14)	M16	M18*	M20
P	0,5	0,7	0,8	1	1,25	1,5	1,75	2	2	2,5	2,5
b	18	20	22	24	28	32	36	40	44	48	52
Ødk (teoret. max)	6,72	8,96	11,2	13,44	17,92	22,40	26,88	30,8	33,60	37,00	40,32
Ødk (rzecz. min)	5,54	7,53	9,43	11,34	15,24	19,22	23,12	26,52	26,1	33,2	35,4
k	1,86	2,48	3,1	3,72	4,96	6,2	7,44	8,4	8,8	9,48	10,16
s	2	2,5	3	4	5	6	8	10	10	12	12

— wymiary niezalecane* — wymiar nie ujęty w normieP — skok gwintub — długość gwintuØdk — śr. łbak — wysokość łbas — rozmiar klucza

Stal	klasa własności 8.8, 10.9, 12.9 wg ISO 898-1
Stal nierdzewna	A2-50, A2-70, A3-50, A3-70, A4-50, A4-70, A5-50, A5-70 wg ISO 3506-1

Tolerancja	5g6g dla klasy 12.9; 6g dla klas 8.8 i 10.9
Norma	ISO 261, ISO 965

Klasa dokładności	A
Norma	ISO 4759-1

Stal	jak wykonano; powłoki galwaniczne wg ISO 4042; powłoki płatkowe wg ISO 10683
Stal nierdzewna	bez powłoki, pasywowane

Przykład oznaczania: śruba z łbem stożkowym z gniazdem sześciokątnym, z gwintem M12 o długości nominalnej l = 40 mm, klasy własności 12.9:

Śruba z łbem stożkowym z gniazdem sześciokątnym ISO 10642 – M12x40 – 12.9.
