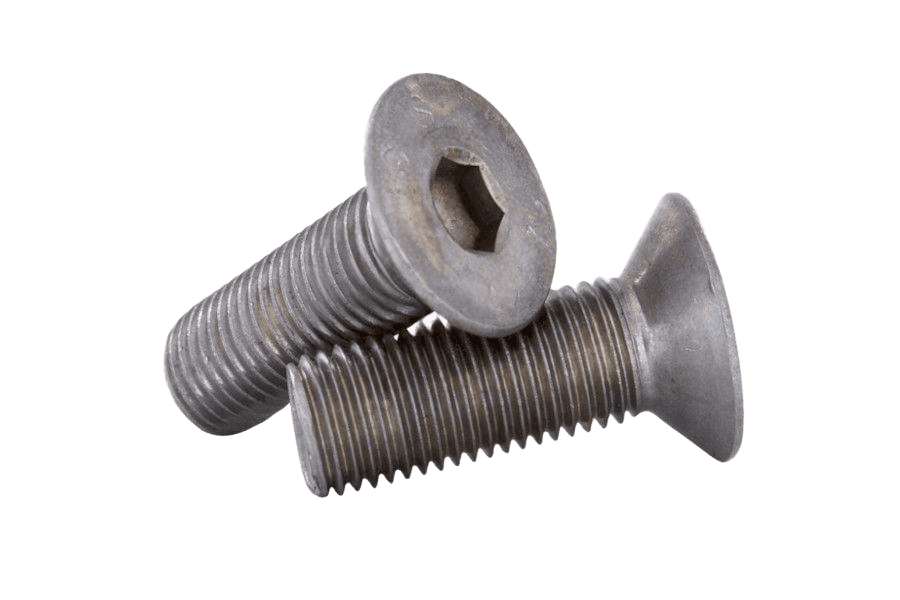

Śruba imbusowa z łbem stożkowym ISO 10642, stal nierdzewna A2, zabezpieczenie gwintu Nylon, pełny gwint
ISO 10642ISO 10642
OznaczenieISO 10642 · M8×16 · stal nierdzewna A2
ISO 10642karta katalogowa
karta katalogowastożkowy · pełny gwint — wymiary i warunki techniczne wg ISO 10642
Wymiary i warunki techniczne wg ISO 10642
Karta normy ISO 10642Wymiary
wszystkie wartości w mm| Indeks | Pskok gwintu | bdługość gwintu | Ødk (teoret. max) | Ødk (rzecz. min) | kwysokość łba | srozmiar klucza |
|---|---|---|---|---|---|---|
| M3 | 0,5 | 18 | 6,72 | 5,54 | 1,86 | 2 |
| M4 | 0,7 | 20 | 8,96 | 7,53 | 2,48 | 2,5 |
| M5 | 0,8 | 22 | 11,2 | 9,43 | 3,1 | 3 |
| M6 | 1 | 24 | 13,44 | 11,34 | 3,72 | 4 |
| M8 | 1,25 | 28 | 17,92 | 15,24 | 4,96 | 5 |
| M10 | 1,5 | 32 | 22,40 | 19,22 | 6,2 | 6 |
| M12 | 1,75 | 36 | 26,88 | 23,12 | 7,44 | 8 |
| (M14) | 2 | 40 | 30,8 | 26,52 | 8,4 | 10 |
| M16 | 2 | 44 | 33,60 | 26,1 | 8,8 | 10 |
| M18* | 2,5 | 48 | 37,00 | 33,2 | 9,48 | 12 |
| M20 | 2,5 | 52 | 40,32 | 35,4 | 10,16 | 12 |
| Wymiar | M3 | M4 | M5 | M6 | M8 | M10 | M12 | (M14) | M16 | M18* | M20 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Pskok gwintu | 0,5 | 0,7 | 0,8 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 |
| bdługość gwintu | 18 | 20 | 22 | 24 | 28 | 32 | 36 | 40 | 44 | 48 | 52 |
| Ødk (teoret. max) | 6,72 | 8,96 | 11,2 | 13,44 | 17,92 | 22,40 | 26,88 | 30,8 | 33,60 | 37,00 | 40,32 |
| Ødk (rzecz. min) | 5,54 | 7,53 | 9,43 | 11,34 | 15,24 | 19,22 | 23,12 | 26,52 | 26,1 | 33,2 | 35,4 |
| kwysokość łba | 1,86 | 2,48 | 3,1 | 3,72 | 4,96 | 6,2 | 7,44 | 8,4 | 8,8 | 9,48 | 10,16 |
| srozmiar klucza | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 12 | 12 |
Kolumna M8 odpowiada wybranemu wariantowi M8×16.
- (…)wymiary niezalecane
- …*wymiar nie ujęty w normie
- Ødk — śr. łba
Materiał i wykonanie
8 pozycjiMateriał
- Stal
- klasa własności 8.8, 10.9, 12.9 wg ISO 898-1
- Stal nierdzewna
- A2-50, A2-70, A3-50, A3-70, A4-50, A4-70, A5-50, A5-70 wg ISO 3506-1
Gwint
- Tolerancja
- 5g6g dla klasy 12.9; 6g dla klas 8.8 i 10.9
- Norma
- ISO 261, ISO 965
Tolerancje
- Klasa dokładności
- A
- Norma
- ISO 4759-1
Wykończenie / powłoka
- Stal
- jak wykonano; powłoki galwaniczne wg ISO 4042; powłoki płatkowe wg ISO 10683
- Stal nierdzewna
- bez powłoki, pasywowane
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
ISO 10642 · M8×16 · stal nierdzewna A2Opis
Śruba imbusowa z łbem stożkowym wg normy ISO 10642, z gwintem na całej długości trzpienia, ze stali nierdzewnej A2 — odpornej na korozję, do zastosowań zewnętrznych. Stosowana w budowie maszyn i oprzyrządowaniu — tam, gdzie łeb musi być kompaktowy, a dokręcanie odbywa się od góry.
Dostępny asortyment: w rozmiarze M8. W ofercie również w wykonaniu 10.9 z ocynkiem płatkowym.
Specyfikacja produktu
13 pozycji| Rozmiar | M8 |
|---|---|
| Długość | 16 |
| Materiał wyrobu | stal nierdzewna A2 |
| Typ łba | stożkowy |
| Napęd | gniazdo 6-kątne (imbus) |
| Układ rozmiaru | gwint metryczny |
| Norma | ISO 10642 |
| Rodzaj | Śruba |
| Preaplikacja | Nylon DIN 267-28 KLF |
| Długość gwintu | pełny gwint |
| Ilość w opakowaniu | 100 szt |
| Waga opakowania | 780 g |
| Waga 1 szt | 7,8 g |
