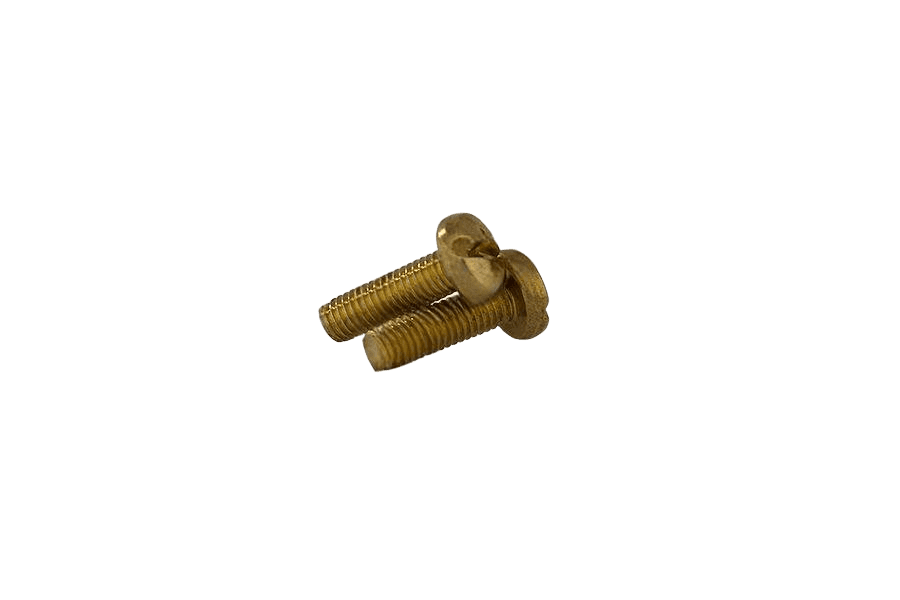

Wkręt do metalu C-D DIN 7985, mosiądz, pełny gwint
DIN 7985DIN 7985normy powiązane ISO 7045 · PN 82202
Zdjęcie 1 z 2
OznaczenieDIN 7985 · mosiądz
- Materiał wyrobu
- mosiądz
- Typ łba
- walcowy
- Napęd
- Philips (krzyżowy)
- Układ rozmiaru
- gwint metryczny
Wybierz rozmiar
średnica × długość102 warianty normy · 22 w tym wykonaniuSiatka
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Długość 4–12 mm
| Ø \ lDługość (l mm) →Rozmiar (Ø) ↓ | 4 | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 55 | 60 | 70 | 80 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| M2 | Rozmiar M2, Długość 18: nie ma w normie | Rozmiar M2, Długość 25: nie ma w normie | Rozmiar M2, Długość 30: nie ma w normie | Rozmiar M2, Długość 35: nie ma w normie | Rozmiar M2, Długość 40: nie ma w normie | Rozmiar M2, Długość 45: nie ma w normie | Rozmiar M2, Długość 50: nie ma w normie | Rozmiar M2, Długość 55: nie ma w normie | Rozmiar M2, Długość 60: nie ma w normie | Rozmiar M2, Długość 70: nie ma w normie | Rozmiar M2, Długość 80: nie ma w normie | |||||||||
| M2,5 | Rozmiar M2,5, Długość 25: nie ma w normie | Rozmiar M2,5, Długość 30: nie ma w normie | Rozmiar M2,5, Długość 35: nie ma w normie | Rozmiar M2,5, Długość 40: nie ma w normie | Rozmiar M2,5, Długość 45: nie ma w normie | Rozmiar M2,5, Długość 50: nie ma w normie | Rozmiar M2,5, Długość 55: nie ma w normie | Rozmiar M2,5, Długość 60: nie ma w normie | Rozmiar M2,5, Długość 70: nie ma w normie | Rozmiar M2,5, Długość 80: nie ma w normie | ||||||||||
| M3 | Rozmiar M3, Długość 45: nie ma w normie | Rozmiar M3, Długość 50: nie ma w normie | Rozmiar M3, Długość 55: nie ma w normie | Rozmiar M3, Długość 60: nie ma w normie | Rozmiar M3, Długość 70: nie ma w normie | Rozmiar M3, Długość 80: nie ma w normie | ||||||||||||||
| M4 | Rozmiar M4, Długość 4: nie ma w normie | Rozmiar M4, Długość 55: nie ma w normie | Rozmiar M4, Długość 70: nie ma w normie | Rozmiar M4, Długość 80: nie ma w normie | ||||||||||||||||
| M5 | Rozmiar M5, Długość 4: nie ma w normie | Rozmiar M5, Długość 5: nie ma w normie | ||||||||||||||||||
| M6 | Rozmiar M6, Długość 4: nie ma w normie | Rozmiar M6, Długość 5: nie ma w normie | Rozmiar M6, Długość 6: nie ma w normie | Rozmiar M6, Długość 55: nie ma w normie | ||||||||||||||||
| M8 | Rozmiar M8, Długość 4: nie ma w normie | Rozmiar M8, Długość 5: nie ma w normie | Rozmiar M8, Długość 6: nie ma w normie | Rozmiar M8, Długość 8: nie ma w normie | Rozmiar M8, Długość 14: nie ma w normie | Rozmiar M8, Długość 18: nie ma w normie | Rozmiar M8, Długość 55: nie ma w normie | |||||||||||||
| M10 | Rozmiar M10, Długość 4: nie ma w normie | Rozmiar M10, Długość 5: nie ma w normie | Rozmiar M10, Długość 6: nie ma w normie | Rozmiar M10, Długość 8: nie ma w normie | Rozmiar M10, Długość 10: nie ma w normie | Rozmiar M10, Długość 12: nie ma w normie | Rozmiar M10, Długość 14: nie ma w normie | Rozmiar M10, Długość 16: nie ma w normie | Rozmiar M10, Długość 18: nie ma w normie | Rozmiar M10, Długość 35: nie ma w normie | Rozmiar M10, Długość 45: nie ma w normie | Rozmiar M10, Długość 55: nie ma w normie | Rozmiar M10, Długość 60: nie ma w normie | Rozmiar M10, Długość 70: nie ma w normie |
dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie
Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.
DIN 7985karta katalogowa
karta katalogowaWkręt do metalu · walcowy · pełny gwint — wymiary i warunki techniczne wg DIN 7985
Wymiary i warunki techniczne wg DIN 7985
Karta normy DIN 7985Wymiary
wszystkie wartości w mm| d — gwint | P | dk(max) | dk(min) | k(nom) | k(max) | k(min) | H |
|---|---|---|---|---|---|---|---|
| M1,6 | 0,35 | 3,2 | 2,9 | 1,3 | 1,42 | 1,18 | 0 |
| M2 | 0,4 | 4 | 3,7 | 1,6 | 1,72 | 1,48 | 1 |
| M2,5 | 0,45 | 5 | 4,7 | 2 | 2,12 | 1,88 | 1 |
| M3 | 0,5 | 6 | 5,7 | 2,4 | 2,52 | 2,28 | 1 |
| (M3,5) | 0,6 | 7 | 6,64 | 2,7 | 2,82 | 2,58 | 2 |
| M4 | 0,7 | 8 | 7,64 | 3,25 | 2,95 | 2 | |
| M5 | 0,8 | 10 | 9,64 | 3,8 | 3,95 | 3,65 | 2 |
| M6 | 1 | 12 | 11,57 | 4,6 | 4,75 | 4,45 | 3 |
| M8 | 1,25 | 16 | 15,57 | 6 | 6,15 | 5,85 | 4 |
| M10 | 1,5 | 20 | 19,48 | 7,5 | 7,68 | 7,32 | 4 |
- P
- skok gwintu
- dk(max)
- średnica łba
- k(nom)
- wysokość łba
- H
- wgłębienie krzyżowe Philips
| d — gwint | M1,6 | M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|---|---|---|---|
| Pskok gwintu | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
| dk(max)średnica łba | 3,2 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 16 | 20 |
| dk(min) | 2,9 | 3,7 | 4,7 | 5,7 | 6,64 | 7,64 | 9,64 | 11,57 | 15,57 | 19,48 |
| k(nom)wysokość łba | 1,3 | 1,6 | 2 | 2,4 | 2,7 | 3,8 | 4,6 | 6 | 7,5 | |
| k(max) | 1,42 | 1,72 | 2,12 | 2,52 | 2,82 | 3,25 | 3,95 | 4,75 | 6,15 | 7,68 |
| k(min) | 1,18 | 1,48 | 1,88 | 2,28 | 2,58 | 2,95 | 3,65 | 4,45 | 5,85 | 7,32 |
| Hwgłębienie krzyżowe Philips | 0 | 1 | 1 | 1 | 2 | 2 | 2 | 3 | 4 | 4 |
Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.
- (…)wymiary nie zalecane
Warunki techniczne
17 pozycjiWymagania ogólne
- Norma
- DIN 267-1
Gwint
- Tolerancja
- 6g
- Norma
- DIN 13-13, DIN 13-15
Własności mechaniczne
- Klasa własności — stal
- 4.8, 5.8, 8.8
- Klasa własności — stal nierdzewna
- A2-70, A4-70
- Materiał — metale nieżelazne
- CuZn (mosiądz)
- Norma — stal
- DIN ISO 898-1
- Norma — stal nierdzewna
- DIN 267-11
- Norma — metale nieżelazne
- DIN 267-18
Tolerancje
- Klasa dokładności
- A
- Norma
- DIN ISO 4759-1
Powierzchnia
- Stal
- jak wytworzono; klasa 8.8 czerniona (termicznie lub chemicznie)
- Stal nierdzewna / metale nieżelazne
- bez powłoki
- Chropowatość powierzchni
- wg DIN 267-2
- Powłoki galwaniczne
- wg DIN 267-9
Nieciągłość powierzchni
- wg DIN 267-19
Odbiór
- procedura odbioru wg DIN 267-5
Oznaczanie
przykład zapisuPrzykład oznaczania: wkręt do metalu z łbem walcowym, z wgłębieniem krzyżowym H, z gwintem M6, o długości nominalnej l = 20 mm, klasy własności mechanicznych 4.8:
Wkręt z łbem walcowym DIN 7985 – M6 x 20 – 4.8 – HOpis
Wkręt do metalu wg normy DIN 7985 (odpowiedniki: ISO 7045, PN 82202), z gwintem na całej długości trzpienia, z mosiądzu. Do łączenia blach i cienkościennych profili metalowych.
Dostępny asortyment: w rozmiarach od M3 do M6 i długościach 8–40 mm. W ofercie również w wykonaniu ocynkowanym, nierdzewnym A2 i z ocynkiem płatkowym.
Specyfikacja produktu
7 pozycji| Materiał wyrobu | mosiądz |
|---|---|
| Typ łba | walcowy |
| Napęd | Philips (krzyżowy) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 7985 |
| Rodzaj | Wkręt do metalu |
| Długość gwintu | pełny gwint |
Wykonania DIN 7985
8 wykonań| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Wkręt do metalu C-D DIN 7985, mosiądz, pełny gwintmosiądzto wykonanie | mosiądz | 21/22 | wybierz wymiar |
| Wkręt do metalu H-K DIN 7985, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — | wybierz wymiar |
| Wkręt do metalu H-D DIN 7985, ocynk biały, pełny gwintOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | 97/102 | wybierz wymiar |
| Wkręt do metalu H-D DIN 7985, cynk-nikiel czarny, pełny gwintCynk-nikiel czarny (Zn-Ni cz.) | Cynk-nikiel czarny (Zn-Ni cz.) | — | wybierz wymiar |
| Wkręt metryczny z łbem walcowym DIN7985 | — | 3/3 | wybierz wymiar |
| Wkręt do metalu DIN 7985, stal kwasoodporna A4, gniazdo Phillips, pełny gwintstal nierdzewna A4 | stal nierdzewna A4 | 1/1 | wybierz wymiar |
| Wkręt do metalu H-D DIN 7985, cynk płatkowy czarny, pełny gwintCynk płatkowy czarny (fl Zn cz.) | Cynk płatkowy czarny (fl Zn cz.) | 20/22 | wybierz wymiar |
| Wkręt do metalu DIN 7985, stal nierdzewna A2, gniazdo Phillips, pełny gwintstal nierdzewna A2 | stal nierdzewna A2 | 41/42 | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
DIN 7985 · 22 warianty
od 33,00 zł
brutto / opak
