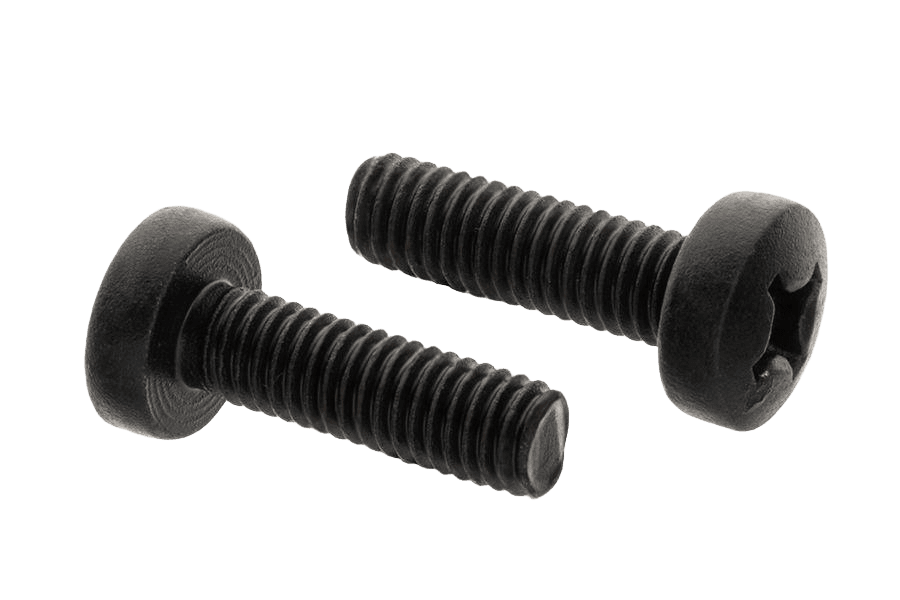

Wkręt do metalu H-D DIN 7985, cynk płatkowy czarny, pełny gwint

DIN 7985

DIN 7985normy powiązane ISO 7045 · PN 82202

Zdjęcie 1 z 2

OznaczenieDIN 7985 · Cynk płatkowy czarny (fl Zn cz.)

Pokrycie: Cynk płatkowy czarny (fl Zn cz.)
Typ łba: walcowy
Napęd: Philips (krzyżowy)
Układ rozmiaru: gwint metryczny

Wybierz rozmiar

średnica × długość102 warianty normy · 22 w tym wykonaniu

Siatka

dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie

Długość 4–12 mm

Rozmiar × Długość
Ø \ lDługość (l mm) →Rozmiar (Ø) ↓	4	5	6	8	10	12	14	16	18	25	30	35	40	45	50	55	60	70	80
M2									Rozmiar M2, Długość 18: nie ma w normie	Rozmiar M2, Długość 25: nie ma w normie	Rozmiar M2, Długość 30: nie ma w normie	Rozmiar M2, Długość 35: nie ma w normie	Rozmiar M2, Długość 40: nie ma w normie	Rozmiar M2, Długość 45: nie ma w normie	Rozmiar M2, Długość 50: nie ma w normie	Rozmiar M2, Długość 55: nie ma w normie	Rozmiar M2, Długość 60: nie ma w normie	Rozmiar M2, Długość 70: nie ma w normie	Rozmiar M2, Długość 80: nie ma w normie
M2,5										Rozmiar M2,5, Długość 25: nie ma w normie	Rozmiar M2,5, Długość 30: nie ma w normie	Rozmiar M2,5, Długość 35: nie ma w normie	Rozmiar M2,5, Długość 40: nie ma w normie	Rozmiar M2,5, Długość 45: nie ma w normie	Rozmiar M2,5, Długość 50: nie ma w normie	Rozmiar M2,5, Długość 55: nie ma w normie	Rozmiar M2,5, Długość 60: nie ma w normie	Rozmiar M2,5, Długość 70: nie ma w normie	Rozmiar M2,5, Długość 80: nie ma w normie
M3														Rozmiar M3, Długość 45: nie ma w normie	Rozmiar M3, Długość 50: nie ma w normie	Rozmiar M3, Długość 55: nie ma w normie	Rozmiar M3, Długość 60: nie ma w normie	Rozmiar M3, Długość 70: nie ma w normie	Rozmiar M3, Długość 80: nie ma w normie
M4	Rozmiar M4, Długość 4: nie ma w normie															Rozmiar M4, Długość 55: nie ma w normie		Rozmiar M4, Długość 70: nie ma w normie	Rozmiar M4, Długość 80: nie ma w normie
M5	Rozmiar M5, Długość 4: nie ma w normie	Rozmiar M5, Długość 5: nie ma w normie
M6	Rozmiar M6, Długość 4: nie ma w normie	Rozmiar M6, Długość 5: nie ma w normie	Rozmiar M6, Długość 6: nie ma w normie													Rozmiar M6, Długość 55: nie ma w normie
M8	Rozmiar M8, Długość 4: nie ma w normie	Rozmiar M8, Długość 5: nie ma w normie	Rozmiar M8, Długość 6: nie ma w normie	Rozmiar M8, Długość 8: nie ma w normie			Rozmiar M8, Długość 14: nie ma w normie		Rozmiar M8, Długość 18: nie ma w normie							Rozmiar M8, Długość 55: nie ma w normie
M10	Rozmiar M10, Długość 4: nie ma w normie	Rozmiar M10, Długość 5: nie ma w normie	Rozmiar M10, Długość 6: nie ma w normie	Rozmiar M10, Długość 8: nie ma w normie	Rozmiar M10, Długość 10: nie ma w normie	Rozmiar M10, Długość 12: nie ma w normie	Rozmiar M10, Długość 14: nie ma w normie	Rozmiar M10, Długość 16: nie ma w normie	Rozmiar M10, Długość 18: nie ma w normie			Rozmiar M10, Długość 35: nie ma w normie		Rozmiar M10, Długość 45: nie ma w normie		Rozmiar M10, Długość 55: nie ma w normie	Rozmiar M10, Długość 60: nie ma w normie	Rozmiar M10, Długość 70: nie ma w normie

dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie

Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.

Wymiary

wszystkie wartości w mm

d — gwint	P	dk(max)	dk(min)	k(nom)	k(max)	k(min)	H
M1,6	0,35	3,2	2,9	1,3	1,42	1,18	0
M2	0,4	4	3,7	1,6	1,72	1,48	1
M2,5	0,45	5	4,7	2	2,12	1,88	1
M3	0,5	6	5,7	2,4	2,52	2,28	1
(M3,5)	0,6	7	6,64	2,7	2,82	2,58	2
M4	0,7	8	7,64		3,25	2,95	2
M5	0,8	10	9,64	3,8	3,95	3,65	2
M6	1	12	11,57	4,6	4,75	4,45	3
M8	1,25	16	15,57	6	6,15	5,85	4
M10	1,5	20	19,48	7,5	7,68	7,32	4

P: skok gwintu
dk(max): średnica łba
k(nom): wysokość łba
H: wgłębienie krzyżowe Philips

d — gwint	M1,6	M2	M2,5	M3	(M3,5)	M4	M5	M6	M8	M10
Pskok gwintu	0,35	0,4	0,45	0,5	0,6	0,7	0,8	1	1,25	1,5
dk(max)średnica łba	3,2	4	5	6	7	8	10	12	16	20
dk(min)	2,9	3,7	4,7	5,7	6,64	7,64	9,64	11,57	15,57	19,48
k(nom)wysokość łba	1,3	1,6	2	2,4	2,7		3,8	4,6	6	7,5
k(max)	1,42	1,72	2,12	2,52	2,82	3,25	3,95	4,75	6,15	7,68
k(min)	1,18	1,48	1,88	2,28	2,58	2,95	3,65	4,45	5,85	7,32
Hwgłębienie krzyżowe Philips	0	1	1	1	2	2	2	3	4	4

Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.

(…)wymiary nie zalecane

Warunki techniczne

17 pozycji

Wymagania ogólne

Norma: DIN 267-1

Gwint

Tolerancja: 6g
Norma: DIN 13-13, DIN 13-15

Własności mechaniczne

Klasa własności — stal: 4.8, 5.8, 8.8
Klasa własności — stal nierdzewna: A2-70, A4-70
Materiał — metale nieżelazne: CuZn (mosiądz)
Norma — stal: DIN ISO 898-1
Norma — stal nierdzewna: DIN 267-11
Norma — metale nieżelazne: DIN 267-18

Tolerancje

Klasa dokładności: A
Norma: DIN ISO 4759-1

Powierzchnia

Stal: jak wytworzono; klasa 8.8 czerniona (termicznie lub chemicznie)
Stal nierdzewna / metale nieżelazne: bez powłoki
Chropowatość powierzchni: wg DIN 267-2
Powłoki galwaniczne: wg DIN 267-9

Nieciągłość powierzchni

: wg DIN 267-19

Odbiór

: procedura odbioru wg DIN 267-5

Oznaczanie

przykład zapisu

Przykład oznaczania: wkręt do metalu z łbem walcowym, z wgłębieniem krzyżowym H, z gwintem M6, o długości nominalnej l = 20 mm, klasy własności mechanicznych 4.8:

Wkręt z łbem walcowym DIN 7985 – M6 x 20 – 4.8 – H

Opis

Wkręt do metalu wg normy DIN 7985 (odpowiedniki: ISO 7045, PN 82202), z gwintem na całej długości trzpienia. Powłoka cynku płatkowego daje podwyższoną odporność na korozję bez ryzyka kruchości wodorowej. Do łączenia blach i cienkościennych profili metalowych.

Dostępny asortyment: w rozmiarach od M4 do M8 i długościach 8–45 mm. W ofercie również w wykonaniu ocynkowanym, nierdzewnym A2 i nierdzewnym A4.

Specyfikacja produktu

7 pozycji

Pokrycie	Cynk płatkowy czarny (fl Zn cz.)
Typ łba	walcowy
Napęd	Philips (krzyżowy)
Układ rozmiaru	gwint metryczny
Norma	DIN 7985
Rodzaj	Wkręt do metalu
Długość gwintu	pełny gwint

Wykonania DIN 7985

8 wykonań

Wykonanie	Klasa · powłoka	Na stanie	Stan
Wkręt do metalu H-D DIN 7985, cynk płatkowy czarny, pełny gwintCynk płatkowy czarny (fl Zn cz.)to wykonanie	Cynk płatkowy czarny (fl Zn cz.)	20/22	wybierz wymiar
Wkręt do metalu H-K DIN 7985, ocynk białyOcynk galwaniczny biały (oc.B)	Ocynk galwaniczny biały (oc.B)	—	wybierz wymiar
Wkręt do metalu H-D DIN 7985, ocynk biały, pełny gwintOcynk galwaniczny biały (oc.B)	Ocynk galwaniczny biały (oc.B)	97/102	wybierz wymiar
Wkręt do metalu H-D DIN 7985, cynk-nikiel czarny, pełny gwintCynk-nikiel czarny (Zn-Ni cz.)	Cynk-nikiel czarny (Zn-Ni cz.)	—	wybierz wymiar
Wkręt metryczny z łbem walcowym DIN7985	—	3/3	wybierz wymiar
Wkręt do metalu DIN 7985, stal kwasoodporna A4, gniazdo Phillips, pełny gwintstal nierdzewna A4	stal nierdzewna A4	1/1	wybierz wymiar
Wkręt do metalu DIN 7985, stal nierdzewna A2, gniazdo Phillips, pełny gwintstal nierdzewna A2	stal nierdzewna A2	41/42	wybierz wymiar
Wkręt do metalu C-D DIN 7985, mosiądz, pełny gwintmosiądz	mosiądz	21/22	wybierz wymiar

Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.

DIN 7985 · 22 warianty

od 40,01 zł

brutto / opak

Wkręt do metalu H-D DIN 7985, cynk płatkowy czarny, pełny gwint

Wybierz rozmiar

Wymiary

Warunki techniczne

Wymagania ogólne

Gwint

Własności mechaniczne

Tolerancje

Powierzchnia

Nieciągłość powierzchni

Odbiór

Oznaczanie

Opis
