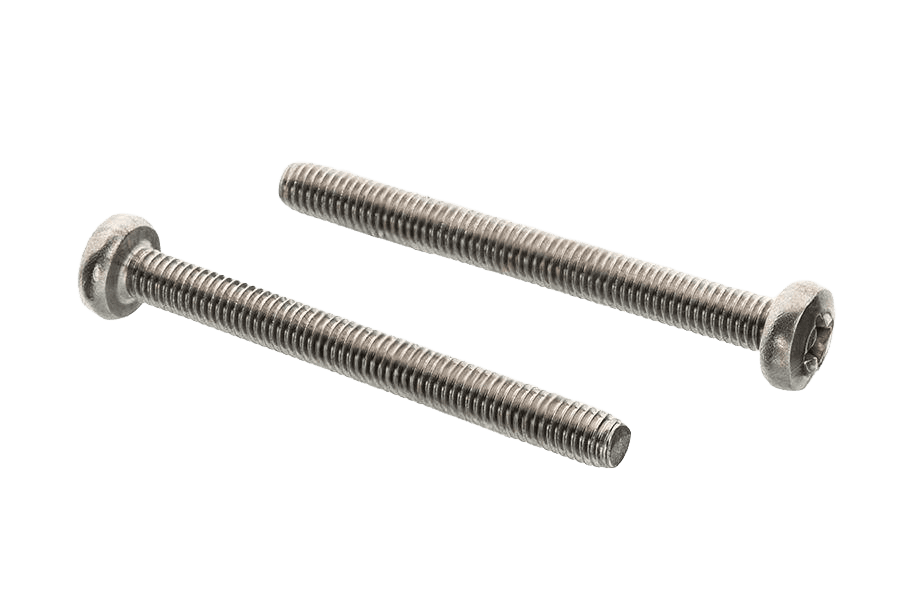

Wkręt do metalu DIN 7985, stal kwasoodporna A4, gniazdo Phillips, pełny gwint
DIN 7985DIN 7985normy powiązane ISO 7045 · PN 82202
OznaczenieDIN 7985 · M5×20 · stal nierdzewna A4
DIN 7985karta katalogowa
karta katalogowaWkręt do metalu · walcowy · pełny gwint — wymiary i warunki techniczne wg DIN 7985
Wymiary i warunki techniczne wg DIN 7985
Karta normy DIN 7985Wymiary
wszystkie wartości w mm| d — gwint | P | dk(max) | dk(min) | k(nom) | k(max) | k(min) | H |
|---|---|---|---|---|---|---|---|
| M1,6 | 0,35 | 3,2 | 2,9 | 1,3 | 1,42 | 1,18 | 0 |
| M2 | 0,4 | 4 | 3,7 | 1,6 | 1,72 | 1,48 | 1 |
| M2,5 | 0,45 | 5 | 4,7 | 2 | 2,12 | 1,88 | 1 |
| M3 | 0,5 | 6 | 5,7 | 2,4 | 2,52 | 2,28 | 1 |
| (M3,5) | 0,6 | 7 | 6,64 | 2,7 | 2,82 | 2,58 | 2 |
| M4 | 0,7 | 8 | 7,64 | 3,25 | 2,95 | 2 | |
| M5 | 0,8 | 10 | 9,64 | 3,8 | 3,95 | 3,65 | 2 |
| M6 | 1 | 12 | 11,57 | 4,6 | 4,75 | 4,45 | 3 |
| M8 | 1,25 | 16 | 15,57 | 6 | 6,15 | 5,85 | 4 |
| M10 | 1,5 | 20 | 19,48 | 7,5 | 7,68 | 7,32 | 4 |
- P
- skok gwintu
- dk(max)
- średnica łba
- k(nom)
- wysokość łba
- H
- wgłębienie krzyżowe Philips
| d — gwint | M1,6 | M2 | M2,5 | M3 | (M3,5) | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|---|---|---|---|
| Pskok gwintu | 0,35 | 0,4 | 0,45 | 0,5 | 0,6 | 0,7 | 0,8 | 1 | 1,25 | 1,5 |
| dk(max)średnica łba | 3,2 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 16 | 20 |
| dk(min) | 2,9 | 3,7 | 4,7 | 5,7 | 6,64 | 7,64 | 9,64 | 11,57 | 15,57 | 19,48 |
| k(nom)wysokość łba | 1,3 | 1,6 | 2 | 2,4 | 2,7 | 3,8 | 4,6 | 6 | 7,5 | |
| k(max) | 1,42 | 1,72 | 2,12 | 2,52 | 2,82 | 3,25 | 3,95 | 4,75 | 6,15 | 7,68 |
| k(min) | 1,18 | 1,48 | 1,88 | 2,28 | 2,58 | 2,95 | 3,65 | 4,45 | 5,85 | 7,32 |
| Hwgłębienie krzyżowe Philips | 0 | 1 | 1 | 1 | 2 | 2 | 2 | 3 | 4 | 4 |
Kolumna M5 odpowiada wybranemu wariantowi M5×20.
- (…)wymiary nie zalecane
Warunki techniczne
17 pozycjiWymagania ogólne
- Norma
- DIN 267-1
Gwint
- Tolerancja
- 6g
- Norma
- DIN 13-13, DIN 13-15
Własności mechaniczne
- Klasa własności — stal
- 4.8, 5.8, 8.8
- Klasa własności — stal nierdzewna
- A2-70, A4-70
- Materiał — metale nieżelazne
- CuZn (mosiądz)
- Norma — stal
- DIN ISO 898-1
- Norma — stal nierdzewna
- DIN 267-11
- Norma — metale nieżelazne
- DIN 267-18
Tolerancje
- Klasa dokładności
- A
- Norma
- DIN ISO 4759-1
Powierzchnia
- Stal
- jak wytworzono; klasa 8.8 czerniona (termicznie lub chemicznie)
- Stal nierdzewna / metale nieżelazne
- bez powłoki
- Chropowatość powierzchni
- wg DIN 267-2
- Powłoki galwaniczne
- wg DIN 267-9
Nieciągłość powierzchni
- wg DIN 267-19
Odbiór
- procedura odbioru wg DIN 267-5
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
DIN 7985 · M5×20 · stal nierdzewna A4Opis
Wkręt do metalu wg normy DIN 7985 (odpowiedniki: ISO 7045, PN 82202), z gwintem na całej długości trzpienia, ze stali nierdzewnej A4 — odpornej na korozję także w środowisku morskim i chemicznym. Do łączenia blach i cienkościennych profili metalowych.
Dostępny asortyment: w rozmiarze M5. W ofercie również w wykonaniu ocynkowanym, nierdzewnym A2 i z ocynkiem płatkowym.
Specyfikacja produktu
12 pozycji| Rozmiar | M5 |
|---|---|
| Długość | 20 |
| Materiał wyrobu | stal nierdzewna A4 |
| Typ łba | walcowy |
| Napęd | Philips (krzyżowy) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 7985 |
| Rodzaj | Wkręt do metalu |
| Długość gwintu | pełny gwint |
| Ilość w opakowaniu | 500 szt |
| Waga opakowania | 2,1 kg |
| Waga 1 szt | 4,2 g |
Wykonania DIN 7985
8 wykonań| Wykonanie | Klasa · powłoka | Na stanie | Stan |
|---|---|---|---|
| Wkręt do metalu DIN 7985, stal kwasoodporna A4, gniazdo Phillips, pełny gwintstal nierdzewna A4to wykonanie | stal nierdzewna A4 | 1/1 | wybierz wymiar |
| Wkręt do metalu H-K DIN 7985, ocynk białyOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | — | wybierz wymiar |
| Wkręt do metalu H-D DIN 7985, ocynk biały, pełny gwintOcynk galwaniczny biały (oc.B) | Ocynk galwaniczny biały (oc.B) | 97/102 | wybierz wymiar |
| Wkręt do metalu H-D DIN 7985, cynk-nikiel czarny, pełny gwintCynk-nikiel czarny (Zn-Ni cz.) | Cynk-nikiel czarny (Zn-Ni cz.) | — | wybierz wymiar |
| Wkręt metryczny z łbem walcowym DIN7985 | — | 3/3 | wybierz wymiar |
| Wkręt do metalu H-D DIN 7985, cynk płatkowy czarny, pełny gwintCynk płatkowy czarny (fl Zn cz.) | Cynk płatkowy czarny (fl Zn cz.) | 20/22 | wybierz wymiar |
| Wkręt do metalu DIN 7985, stal nierdzewna A2, gniazdo Phillips, pełny gwintstal nierdzewna A2 | stal nierdzewna A2 | 41/42 | wybierz wymiar |
| Wkręt do metalu C-D DIN 7985, mosiądz, pełny gwintmosiądz | mosiądz | 21/22 | wybierz wymiar |
Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
Wybrany wariantDIN 7985 · stal nierdzewna A4
M5×2038,70 zł / opak
