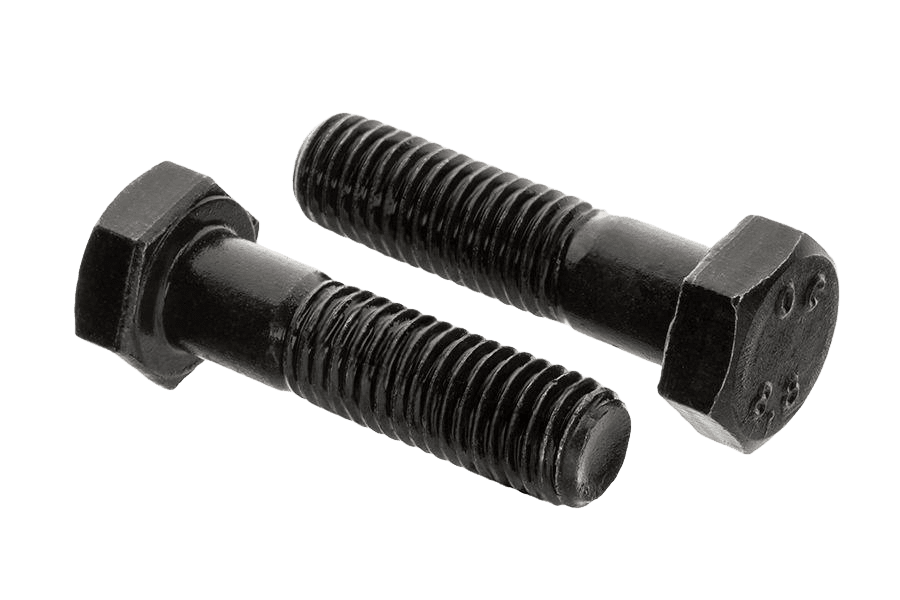

Śruba z łbem sześciokątnym DIN 931, kl. 8.8, bez powłoki

DIN 931

DIN 931normy powiązane ISO 4014 · PN 82101

Zdjęcie 1 z 2

OznaczenieDIN 931 · 8.8 · Bez powłoki (surowe)

Klasa wytrzymałości: 8.8
Pokrycie: Bez powłoki (surowe)
Typ łba: sześciokątny
Napęd: klucz (zewn. 6-kąt)

Wybierz rozmiar

średnica × długość316 wariantów normy · 90 w tym wykonaniu

Siatka

dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie

Długość 30–55 mm

Rozmiar × Długość
Ø \ lDługość (l mm) →Rozmiar (Ø) ↓	30	35	40	45	50	55	60	65	70	75	80	85	90	95	100	110	120	130	140	150	160	170	180	190	200	210	220	240	260	280	300	320	330	340	360	380	400
M4	Rozmiar M4, Długość 30: nie ma w normie	Rozmiar M4, Długość 35: nie ma w normie	Rozmiar M4, Długość 40: nie ma w normie	Rozmiar M4, Długość 45: nie ma w normie		Rozmiar M4, Długość 55: nie ma w normie		Rozmiar M4, Długość 65: nie ma w normie	Rozmiar M4, Długość 70: nie ma w normie	Rozmiar M4, Długość 75: nie ma w normie	Rozmiar M4, Długość 80: nie ma w normie	Rozmiar M4, Długość 85: nie ma w normie	Rozmiar M4, Długość 90: nie ma w normie	Rozmiar M4, Długość 95: nie ma w normie	Rozmiar M4, Długość 100: nie ma w normie	Rozmiar M4, Długość 110: nie ma w normie	Rozmiar M4, Długość 120: nie ma w normie	Rozmiar M4, Długość 130: nie ma w normie	Rozmiar M4, Długość 140: nie ma w normie	Rozmiar M4, Długość 150: nie ma w normie	Rozmiar M4, Długość 160: nie ma w normie	Rozmiar M4, Długość 170: nie ma w normie	Rozmiar M4, Długość 180: nie ma w normie	Rozmiar M4, Długość 190: nie ma w normie	Rozmiar M4, Długość 200: nie ma w normie	Rozmiar M4, Długość 210: nie ma w normie	Rozmiar M4, Długość 220: nie ma w normie	Rozmiar M4, Długość 240: nie ma w normie	Rozmiar M4, Długość 260: nie ma w normie	Rozmiar M4, Długość 280: nie ma w normie	Rozmiar M4, Długość 300: nie ma w normie	Rozmiar M4, Długość 320: nie ma w normie	Rozmiar M4, Długość 330: nie ma w normie	Rozmiar M4, Długość 340: nie ma w normie	Rozmiar M4, Długość 360: nie ma w normie	Rozmiar M4, Długość 380: nie ma w normie	Rozmiar M4, Długość 400: nie ma w normie
M5		Rozmiar M5, Długość 35: nie ma w normie				Rozmiar M5, Długość 55: nie ma w normie		Rozmiar M5, Długość 65: nie ma w normie		Rozmiar M5, Długość 75: nie ma w normie	Rozmiar M5, Długość 80: nie ma w normie	Rozmiar M5, Długość 85: nie ma w normie	Rozmiar M5, Długość 90: nie ma w normie	Rozmiar M5, Długość 95: nie ma w normie	Rozmiar M5, Długość 100: nie ma w normie	Rozmiar M5, Długość 110: nie ma w normie	Rozmiar M5, Długość 120: nie ma w normie	Rozmiar M5, Długość 130: nie ma w normie	Rozmiar M5, Długość 140: nie ma w normie	Rozmiar M5, Długość 150: nie ma w normie	Rozmiar M5, Długość 160: nie ma w normie	Rozmiar M5, Długość 170: nie ma w normie	Rozmiar M5, Długość 180: nie ma w normie	Rozmiar M5, Długość 190: nie ma w normie	Rozmiar M5, Długość 200: nie ma w normie	Rozmiar M5, Długość 210: nie ma w normie	Rozmiar M5, Długość 220: nie ma w normie	Rozmiar M5, Długość 240: nie ma w normie	Rozmiar M5, Długość 260: nie ma w normie	Rozmiar M5, Długość 280: nie ma w normie	Rozmiar M5, Długość 300: nie ma w normie	Rozmiar M5, Długość 320: nie ma w normie	Rozmiar M5, Długość 330: nie ma w normie	Rozmiar M5, Długość 340: nie ma w normie	Rozmiar M5, Długość 360: nie ma w normie	Rozmiar M5, Długość 380: nie ma w normie	Rozmiar M5, Długość 400: nie ma w normie
M6s 10												Rozmiar M6, Długość 85: nie ma w normie		Rozmiar M6, Długość 95: nie ma w normie						Rozmiar M6, Długość 150: nie ma w normie	Rozmiar M6, Długość 160: nie ma w normie	Rozmiar M6, Długość 170: nie ma w normie	Rozmiar M6, Długość 180: nie ma w normie	Rozmiar M6, Długość 190: nie ma w normie	Rozmiar M6, Długość 200: nie ma w normie	Rozmiar M6, Długość 210: nie ma w normie	Rozmiar M6, Długość 220: nie ma w normie	Rozmiar M6, Długość 240: nie ma w normie	Rozmiar M6, Długość 260: nie ma w normie	Rozmiar M6, Długość 280: nie ma w normie	Rozmiar M6, Długość 300: nie ma w normie	Rozmiar M6, Długość 320: nie ma w normie	Rozmiar M6, Długość 330: nie ma w normie	Rozmiar M6, Długość 340: nie ma w normie	Rozmiar M6, Długość 360: nie ma w normie	Rozmiar M6, Długość 380: nie ma w normie	Rozmiar M6, Długość 400: nie ma w normie
M8s 13	Rozmiar M8, Długość 30: nie ma w normie													Rozmiar M8, Długość 95: nie ma w normie								Rozmiar M8, Długość 170: nie ma w normie		Rozmiar M8, Długość 190: nie ma w normie	Rozmiar M8, Długość 200: nie ma w normie	Rozmiar M8, Długość 210: nie ma w normie	Rozmiar M8, Długość 220: nie ma w normie	Rozmiar M8, Długość 240: nie ma w normie	Rozmiar M8, Długość 260: nie ma w normie	Rozmiar M8, Długość 280: nie ma w normie	Rozmiar M8, Długość 300: nie ma w normie	Rozmiar M8, Długość 320: nie ma w normie	Rozmiar M8, Długość 330: nie ma w normie	Rozmiar M8, Długość 340: nie ma w normie	Rozmiar M8, Długość 360: nie ma w normie	Rozmiar M8, Długość 380: nie ma w normie	Rozmiar M8, Długość 400: nie ma w normie
M10s 17	Rozmiar M10, Długość 30: nie ma w normie	Rozmiar M10, Długość 35: nie ma w normie												Rozmiar M10, Długość 95: nie ma w normie								Rozmiar M10, Długość 170: nie ma w normie		Rozmiar M10, Długość 190: nie ma w normie		Rozmiar M10, Długość 210: nie ma w normie				Rozmiar M10, Długość 280: nie ma w normie		Rozmiar M10, Długość 320: nie ma w normie	Rozmiar M10, Długość 330: nie ma w normie	Rozmiar M10, Długość 340: nie ma w normie	Rozmiar M10, Długość 360: nie ma w normie	Rozmiar M10, Długość 380: nie ma w normie	Rozmiar M10, Długość 400: nie ma w normie
M12s 19	Rozmiar M12, Długość 30: nie ma w normie	Rozmiar M12, Długość 35: nie ma w normie																				Rozmiar M12, Długość 170: nie ma w normie		Rozmiar M12, Długość 190: nie ma w normie		Rozmiar M12, Długość 210: nie ma w normie											Rozmiar M12, Długość 400: nie ma w normie
M14s 22	Rozmiar M14, Długość 30: nie ma w normie	Rozmiar M14, Długość 35: nie ma w normie	Rozmiar M14, Długość 40: nie ma w normie	Rozmiar M14, Długość 45: nie ma w normie								Rozmiar M14, Długość 85: nie ma w normie		Rozmiar M14, Długość 95: nie ma w normie										Rozmiar M14, Długość 190: nie ma w normie		Rozmiar M14, Długość 210: nie ma w normie						Rozmiar M14, Długość 320: nie ma w normie	Rozmiar M14, Długość 330: nie ma w normie	Rozmiar M14, Długość 340: nie ma w normie	Rozmiar M14, Długość 360: nie ma w normie	Rozmiar M14, Długość 380: nie ma w normie	Rozmiar M14, Długość 400: nie ma w normie
M16s 24	Rozmiar M16, Długość 30: nie ma w normie	Rozmiar M16, Długość 35: nie ma w normie	Rozmiar M16, Długość 40: nie ma w normie	Rozmiar M16, Długość 45: nie ma w normie																						Rozmiar M16, Długość 210: nie ma w normie							Rozmiar M16, Długość 330: nie ma w normie			Rozmiar M16, Długość 380: nie ma w normie
M18s 27	Rozmiar M18, Długość 30: nie ma w normie	Rozmiar M18, Długość 35: nie ma w normie	Rozmiar M18, Długość 40: nie ma w normie	Rozmiar M18, Długość 45: nie ma w normie	Rozmiar M18, Długość 50: nie ma w normie	Rozmiar M18, Długość 55: nie ma w normie	Rozmiar M18, Długość 60: nie ma w normie					Rozmiar M18, Długość 85: nie ma w normie		Rozmiar M18, Długość 95: nie ma w normie								Rozmiar M18, Długość 170: nie ma w normie		Rozmiar M18, Długość 190: nie ma w normie		Rozmiar M18, Długość 210: nie ma w normie					Rozmiar M18, Długość 300: nie ma w normie	Rozmiar M18, Długość 320: nie ma w normie	Rozmiar M18, Długość 330: nie ma w normie	Rozmiar M18, Długość 340: nie ma w normie	Rozmiar M18, Długość 360: nie ma w normie	Rozmiar M18, Długość 380: nie ma w normie	Rozmiar M18, Długość 400: nie ma w normie
M20s 30	Rozmiar M20, Długość 30: nie ma w normie	Rozmiar M20, Długość 35: nie ma w normie	Rozmiar M20, Długość 40: nie ma w normie	Rozmiar M20, Długość 45: nie ma w normie	Rozmiar M20, Długość 50: nie ma w normie	Rozmiar M20, Długość 55: nie ma w normie	Rozmiar M20, Długość 60: nie ma w normie																										Rozmiar M20, Długość 330: nie ma w normie			Rozmiar M20, Długość 380: nie ma w normie
M22s 32	Rozmiar M22, Długość 30: nie ma w normie	Rozmiar M22, Długość 35: nie ma w normie	Rozmiar M22, Długość 40: nie ma w normie	Rozmiar M22, Długość 45: nie ma w normie	Rozmiar M22, Długość 50: nie ma w normie	Rozmiar M22, Długość 55: nie ma w normie	Rozmiar M22, Długość 60: nie ma w normie	Rozmiar M22, Długość 65: nie ma w normie		Rozmiar M22, Długość 75: nie ma w normie		Rozmiar M22, Długość 85: nie ma w normie		Rozmiar M22, Długość 95: nie ma w normie				Rozmiar M22, Długość 130: nie ma w normie				Rozmiar M22, Długość 170: nie ma w normie		Rozmiar M22, Długość 190: nie ma w normie		Rozmiar M22, Długość 210: nie ma w normie			Rozmiar M22, Długość 260: nie ma w normie	Rozmiar M22, Długość 280: nie ma w normie	Rozmiar M22, Długość 300: nie ma w normie	Rozmiar M22, Długość 320: nie ma w normie	Rozmiar M22, Długość 330: nie ma w normie	Rozmiar M22, Długość 340: nie ma w normie	Rozmiar M22, Długość 360: nie ma w normie	Rozmiar M22, Długość 380: nie ma w normie	Rozmiar M22, Długość 400: nie ma w normie
M24s 36	Rozmiar M24, Długość 30: nie ma w normie	Rozmiar M24, Długość 35: nie ma w normie	Rozmiar M24, Długość 40: nie ma w normie	Rozmiar M24, Długość 45: nie ma w normie	Rozmiar M24, Długość 50: nie ma w normie	Rozmiar M24, Długość 55: nie ma w normie	Rozmiar M24, Długość 60: nie ma w normie	Rozmiar M24, Długość 65: nie ma w normie		Rozmiar M24, Długość 75: nie ma w normie				Rozmiar M24, Długość 95: nie ma w normie												Rozmiar M24, Długość 210: nie ma w normie							Rozmiar M24, Długość 330: nie ma w normie			Rozmiar M24, Długość 380: nie ma w normie
M27s 41	Rozmiar M27, Długość 30: nie ma w normie	Rozmiar M27, Długość 35: nie ma w normie	Rozmiar M27, Długość 40: nie ma w normie	Rozmiar M27, Długość 45: nie ma w normie	Rozmiar M27, Długość 50: nie ma w normie	Rozmiar M27, Długość 55: nie ma w normie	Rozmiar M27, Długość 60: nie ma w normie	Rozmiar M27, Długość 65: nie ma w normie	Rozmiar M27, Długość 70: nie ma w normie	Rozmiar M27, Długość 75: nie ma w normie	Rozmiar M27, Długość 80: nie ma w normie	Rozmiar M27, Długość 85: nie ma w normie		Rozmiar M27, Długość 95: nie ma w normie								Rozmiar M27, Długość 170: nie ma w normie		Rozmiar M27, Długość 190: nie ma w normie		Rozmiar M27, Długość 210: nie ma w normie						Rozmiar M27, Długość 320: nie ma w normie	Rozmiar M27, Długość 330: nie ma w normie	Rozmiar M27, Długość 340: nie ma w normie	Rozmiar M27, Długość 360: nie ma w normie	Rozmiar M27, Długość 380: nie ma w normie	Rozmiar M27, Długość 400: nie ma w normie
M30s 46	Rozmiar M30, Długość 30: nie ma w normie	Rozmiar M30, Długość 35: nie ma w normie	Rozmiar M30, Długość 40: nie ma w normie	Rozmiar M30, Długość 45: nie ma w normie	Rozmiar M30, Długość 50: nie ma w normie	Rozmiar M30, Długość 55: nie ma w normie	Rozmiar M30, Długość 60: nie ma w normie	Rozmiar M30, Długość 65: nie ma w normie	Rozmiar M30, Długość 70: nie ma w normie	Rozmiar M30, Długość 75: nie ma w normie	Rozmiar M30, Długość 80: nie ma w normie	Rozmiar M30, Długość 85: nie ma w normie		Rozmiar M30, Długość 95: nie ma w normie										Rozmiar M30, Długość 190: nie ma w normie		Rozmiar M30, Długość 210: nie ma w normie										Rozmiar M30, Długość 380: nie ma w normie
M33	Rozmiar M33, Długość 30: nie ma w normie	Rozmiar M33, Długość 35: nie ma w normie	Rozmiar M33, Długość 40: nie ma w normie	Rozmiar M33, Długość 45: nie ma w normie	Rozmiar M33, Długość 50: nie ma w normie	Rozmiar M33, Długość 55: nie ma w normie	Rozmiar M33, Długość 60: nie ma w normie	Rozmiar M33, Długość 65: nie ma w normie	Rozmiar M33, Długość 70: nie ma w normie	Rozmiar M33, Długość 75: nie ma w normie	Rozmiar M33, Długość 80: nie ma w normie	Rozmiar M33, Długość 85: nie ma w normie	Rozmiar M33, Długość 90: nie ma w normie	Rozmiar M33, Długość 95: nie ma w normie		Rozmiar M33, Długość 110: nie ma w normie						Rozmiar M33, Długość 170: nie ma w normie		Rozmiar M33, Długość 190: nie ma w normie		Rozmiar M33, Długość 210: nie ma w normie				Rozmiar M33, Długość 280: nie ma w normie	Rozmiar M33, Długość 300: nie ma w normie	Rozmiar M33, Długość 320: nie ma w normie	Rozmiar M33, Długość 330: nie ma w normie	Rozmiar M33, Długość 340: nie ma w normie	Rozmiar M33, Długość 360: nie ma w normie	Rozmiar M33, Długość 380: nie ma w normie	Rozmiar M33, Długość 400: nie ma w normie
M36s 55	Rozmiar M36, Długość 30: nie ma w normie	Rozmiar M36, Długość 35: nie ma w normie	Rozmiar M36, Długość 40: nie ma w normie	Rozmiar M36, Długość 45: nie ma w normie	Rozmiar M36, Długość 50: nie ma w normie	Rozmiar M36, Długość 55: nie ma w normie	Rozmiar M36, Długość 60: nie ma w normie	Rozmiar M36, Długość 65: nie ma w normie	Rozmiar M36, Długość 70: nie ma w normie	Rozmiar M36, Długość 75: nie ma w normie	Rozmiar M36, Długość 80: nie ma w normie	Rozmiar M36, Długość 85: nie ma w normie	Rozmiar M36, Długość 90: nie ma w normie	Rozmiar M36, Długość 95: nie ma w normie				Rozmiar M36, Długość 130: nie ma w normie		Rozmiar M36, Długość 150: nie ma w normie				Rozmiar M36, Długość 190: nie ma w normie		Rozmiar M36, Długość 210: nie ma w normie				Rozmiar M36, Długość 280: nie ma w normie		Rozmiar M36, Długość 320: nie ma w normie	Rozmiar M36, Długość 330: nie ma w normie	Rozmiar M36, Długość 340: nie ma w normie		Rozmiar M36, Długość 380: nie ma w normie
M42s 65	Rozmiar M42, Długość 30: nie ma w normie	Rozmiar M42, Długość 35: nie ma w normie	Rozmiar M42, Długość 40: nie ma w normie	Rozmiar M42, Długość 45: nie ma w normie	Rozmiar M42, Długość 50: nie ma w normie	Rozmiar M42, Długość 55: nie ma w normie	Rozmiar M42, Długość 60: nie ma w normie	Rozmiar M42, Długość 65: nie ma w normie	Rozmiar M42, Długość 70: nie ma w normie	Rozmiar M42, Długość 75: nie ma w normie	Rozmiar M42, Długość 80: nie ma w normie	Rozmiar M42, Długość 85: nie ma w normie	Rozmiar M42, Długość 90: nie ma w normie	Rozmiar M42, Długość 95: nie ma w normie	Rozmiar M42, Długość 100: nie ma w normie	Rozmiar M42, Długość 110: nie ma w normie	Rozmiar M42, Długość 120: nie ma w normie	Rozmiar M42, Długość 130: nie ma w normie		Rozmiar M42, Długość 150: nie ma w normie		Rozmiar M42, Długość 170: nie ma w normie		Rozmiar M42, Długość 190: nie ma w normie		Rozmiar M42, Długość 210: nie ma w normie			Rozmiar M42, Długość 260: nie ma w normie	Rozmiar M42, Długość 280: nie ma w normie		Rozmiar M42, Długość 320: nie ma w normie	Rozmiar M42, Długość 330: nie ma w normie	Rozmiar M42, Długość 340: nie ma w normie		Rozmiar M42, Długość 380: nie ma w normie
M48s 75	Rozmiar M48, Długość 30: nie ma w normie	Rozmiar M48, Długość 35: nie ma w normie	Rozmiar M48, Długość 40: nie ma w normie	Rozmiar M48, Długość 45: nie ma w normie	Rozmiar M48, Długość 50: nie ma w normie	Rozmiar M48, Długość 55: nie ma w normie	Rozmiar M48, Długość 60: nie ma w normie	Rozmiar M48, Długość 65: nie ma w normie	Rozmiar M48, Długość 70: nie ma w normie	Rozmiar M48, Długość 75: nie ma w normie	Rozmiar M48, Długość 80: nie ma w normie	Rozmiar M48, Długość 85: nie ma w normie	Rozmiar M48, Długość 90: nie ma w normie	Rozmiar M48, Długość 95: nie ma w normie	Rozmiar M48, Długość 100: nie ma w normie	Rozmiar M48, Długość 110: nie ma w normie	Rozmiar M48, Długość 120: nie ma w normie	Rozmiar M48, Długość 130: nie ma w normie	Rozmiar M48, Długość 140: nie ma w normie			Rozmiar M48, Długość 170: nie ma w normie		Rozmiar M48, Długość 190: nie ma w normie		Rozmiar M48, Długość 210: nie ma w normie	Rozmiar M48, Długość 220: nie ma w normie					Rozmiar M48, Długość 320: nie ma w normie	Rozmiar M48, Długość 330: nie ma w normie		Rozmiar M48, Długość 360: nie ma w normie	Rozmiar M48, Długość 380: nie ma w normie

dostępnechwilowo brakwybrany wariantw innym wykonaniunie ma w normie

Dotknij komórki, aby wybrać rozmiar. Strzałki zmieniają zakres, bez gubienia wybranego wariantu.

Wymiary

wszystkie wartości w mm

Ø d	Pskok gwintu	b ref (l≤125)	b ref (125<l≤200)	b ref (l>200)	kwysokość łba	srozmiar klucza
M4	0,7	14			2,8	7
M5	0,8	16	22		3,5	8
M6	1	18	24		4	10
(M7)	1	20	26		4,8	11
M8	1,25	22	28		5,3	13
M10	1,5	26	32	45	6,4	17*
M12	1,75	30	36	49	7,5	19*
(M14)	2	34	40	53	8,8	22*
M16	2	38	44	57	10	24
(M18)	2,5	42	48	61	11,5	27
M20	2,5	46	52	65	12,5	30
(M22)	2,5	50	56	69	14	32*
M24	3	54	60	73	15	36
(M27)	3	60	66	79	17	41
M30	3,5	66	72	85	18,7	46
(M33)	3,5	72	78	91	21	50
M36	4	78	84	97	22,5	55
(M39)	4	84	90	103	25	60
M42	4,5	90	96	109	26	65
M45	4,5	96	102	115	28	70
M48	5	102	108	151	30	75
(M52)	5		116	129	33	80
M56	5,5		124	137	35	85
M60	5,5		132	145	38	90
M64	6		140	153	40	95
(M68)	6		148	161	43	100
M72	6		156	169	45	105

Ø d	M4	M5	M6	(M7)	M8	M10	M12	(M14)	M16	(M18)	M20	(M22)	M24	(M27)	M30	(M33)	M36	(M39)	M42	M45	M48	(M52)	M56	M60	M64	(M68)	M72
Pskok gwintu	0,7	0,8	1	1	1,25	1,5	1,75	2	2	2,5	2,5	2,5	3	3	3,5	3,5	4	4	4,5	4,5	5	5	5,5	5,5	6	6	6
b ref (l≤125)	14	16	18	20	22	26	30	34	38	42	46	50	54	60	66	72	78	84	90	96	102
b ref (125<l≤200)		22	24	26	28	32	36	40	44	48	52	56	60	66	72	78	84	90	96	102	108	116	124	132	140	148	156
b ref (l>200)						45	49	53	57	61	65	69	73	79	85	91	97	103	109	115	151	129	137	145	153	161	169
kwysokość łba	2,8	3,5	4	4,8	5,3	6,4	7,5	8,8	10	11,5	12,5	14	15	17	18,7	21	22,5	25	26	28	30	33	35	38	40	43	45
srozmiar klucza	7	8	10	11	13	17*	19*	22*	24	27	30	32*	36	41	46	50	55	60	65	70	75	80	85	90	95	100	105

Wybierz wymiar w siatce powyżej — kolumna tego rozmiaru zostanie podświetlona.

(…)wymiary nie zalecane
…*wymiary wg starej normy DIN
b ref — orientacyjna długość gwintu wg zakresu długości nominalnej l (śruba z gwintem częściowym)
M48, l>200: wartość b ref = 151 wg oryginalnej karty katalogowej producenta (odstaje od pozostałej progresji — przepisana wiernie ze źródła)

Materiał i wykonanie

11 pozycji

Materiał

Stal: klasa własności: d ≤ M39: 5.6, 8.8, 10.9 wg ISO 898-1; d > M39 (M42-M72) wg uzgodnienia
Stal nierdzewna: tylko d ≤ M39: d ≤ M20: A2-70, A4-70; M20 < d ≤ M39: A2-50, A4-50, C3, C4 wg DIN 267-11
Metale nieżelazne: tylko d ≤ M39: wg uzgodnienia

Gwint

Tolerancja: 6g
Norma: DIN 13-12, DIN 13-15

Tolerancje

Klasa dokładności: d ≤ M39: A dla d ≤ M24 i l ≤ 10d lub 150 mm, B dla d > M24 lub l > 10d/150 mm; d > M39 (M42-M72): B
Norma: ISO 4759-1

Powierzchnia / powłoka

: jak wytworzono, od klasy 8.8 czernione
Powłoki galwaniczne: wg ISO 4042
Powłoki płatkowe: wg ISO 10683
Powłoki ogniowe: wg ISO 10684

Oznaczanie

przykład zapisu

Przykład oznaczania: śruba z łbem sześciokątnym z gwintem częściowym M12, o długości nominalnej l = 80 mm, klasy własności 8.8:

Śruba z łbem sześciokątnym DIN 931 - M12 x 80 - 8.8

Opis

Śruba z łbem sześciokątnym wg normy DIN 931 (odpowiedniki: ISO 4014, PN 82101), w klasie własności 8.8 wg ISO 898-1. Wykonanie bez powłoki ochronnej (surowe) — pod dalszą obróbkę lub tam, gdzie powłoka nie jest wymagana. Standardowy element złączny w konstrukcjach stalowych, budowie maszyn i montażu ogólnym.

Dostępny asortyment: w rozmiarach od M6 do M48 i długościach 40–320 mm. W ofercie również w wykonaniu 8.8 ocynkowanym, 10.9 surowym i 10.9 z ocynkiem płatkowym.

Specyfikacja produktu

7 pozycji

Klasa wytrzymałości	8.8
Pokrycie	Bez powłoki (surowe)
Typ łba	sześciokątny
Napęd	klucz (zewn. 6-kąt)
Układ rozmiaru	gwint metryczny
Norma	DIN 931
Rodzaj	Śruba

Wykonania DIN 931

15 wykonań

Wykonanie	Klasa · powłoka	Na stanie	Stan
Śruba z łbem sześciokątnym DIN 931, kl. 8.8, bez powłoki8.8 · Bez powłoki (surowe)to wykonanie	8.8 · Bez powłoki (surowe)	86/90	wybierz wymiar
Śruba z łbem sześciokątnym DIN 931, stal kwasoodporna A4-70A4-70 · stal nierdzewna A4	A4-70 · stal nierdzewna A4	1/1	wybierz wymiar
Śruba z łbem sześciokątnym DIN 931, kl. 10.9, bez powłoki10.9 · Bez powłoki (surowe)	10.9 · Bez powłoki (surowe)	222/229	wybierz wymiar
Śruba maszynowa DIN931	—	6/7	wybierz wymiar
Śruba z łbem sześciokątnym DIN 931, kl. 10.9, cynk płatkowy10.9 · Cynk płatkowy srebrny (fl Zn)	10.9 · Cynk płatkowy srebrny (fl Zn)	100/114	wybierz wymiar
Śruba z łbem sześciokątnym DIN 931, kl. 8.8, ocynk biały8.8 · Ocynk galwaniczny biały (oc.B)	8.8 · Ocynk galwaniczny biały (oc.B)	289/297	wybierz wymiar
Śruba z łbem sześciokątnym DIN 931, kl. 12.9, bez powłoki12.9 · Bez powłoki (surowe)	12.9 · Bez powłoki (surowe)	77/81	wybierz wymiar
Śruba z łbem sześciokątnym DIN 931, stal kwasoodporna A4-80A4-80 · stal nierdzewna A4	A4-80 · stal nierdzewna A4	43/47	wybierz wymiar
Śruba z łbem sześciokątnym DIN 931, kl. 5.6, ocynk biały5.6 · Ocynk galwaniczny biały (oc.B)	5.6 · Ocynk galwaniczny biały (oc.B)	33/33	wybierz wymiar
Śruba z łbem sześciokątnym DIN 931, stal nierdzewna A2-70A2-70 · stal nierdzewna A2	A2-70 · stal nierdzewna A2	78/78	wybierz wymiar
Śruba z łbem sześciokątnym DIN 931, kl. 12.9, cynk płatkowy12.9 · Cynk płatkowy srebrny (fl Zn)	12.9 · Cynk płatkowy srebrny (fl Zn)	14/15	wybierz wymiar
Śruba ISO FIT DIN 931, kl. 8.8U, ocynk ogniowy8.8 · Cynk ogniowy (tZn, EN 14399)	8.8 · Cynk ogniowy (tZn, EN 14399)	22/25	wybierz wymiar
Śruba z łbem sześciokątnym ~DIN 931, kl. 8.8, ocynk biały8.8 · Ocynk galwaniczny biały (oc.B)	8.8 · Ocynk galwaniczny biały (oc.B)	1/1	wybierz wymiar
Śruba z łbem sześciokątnym DIN 931, kl. 8.8, ocynk biały8.8 · Ocynk galwaniczny biały (oc.B)	8.8 · Ocynk galwaniczny biały (oc.B)	—	wybierz wymiar
Śruba z łbem sześciokątnym DIN 931, kl. 8.8, cynk płatkowy8.8 · Cynk płatkowy srebrny (fl Zn)	8.8 · Cynk płatkowy srebrny (fl Zn)	29/34	wybierz wymiar

Na stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.

DIN 931 · 90 wariantów

od 35,24 zł

brutto / opak

Śruba z łbem sześciokątnym DIN 931, kl. 8.8, bez powłoki
