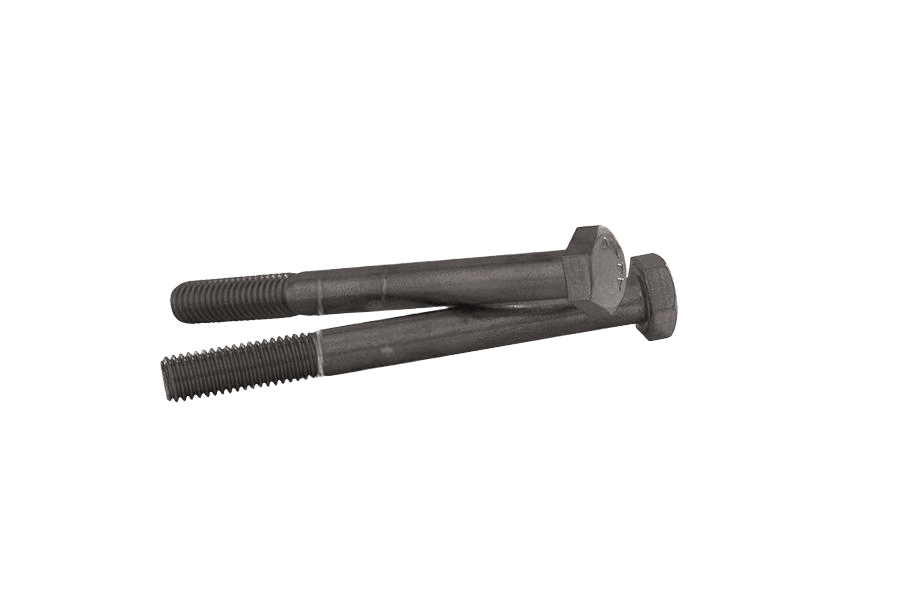

Śruba z łbem sześciokątnym DIN 931, stal kwasoodporna A4-70
DIN 931DIN 931normy powiązane ISO 4014 · PN 82101
OznaczenieDIN 931 · M30×160 · A4-70 · stal nierdzewna A4
DIN 931karta katalogowa
karta katalogowaŚruba · sześciokątny — wymiary i warunki techniczne wg DIN 931
Wymiary i warunki techniczne wg DIN 931
Karta normy DIN 931Wymiary
wszystkie wartości w mm| Ø d | Pskok gwintu | b ref (l≤125) | b ref (125<l≤200) | b ref (l>200) | kwysokość łba | srozmiar klucza |
|---|---|---|---|---|---|---|
| M4 | 0,7 | 14 | 2,8 | 7 | ||
| M5 | 0,8 | 16 | 22 | 3,5 | 8 | |
| M6 | 1 | 18 | 24 | 4 | 10 | |
| (M7) | 1 | 20 | 26 | 4,8 | 11 | |
| M8 | 1,25 | 22 | 28 | 5,3 | 13 | |
| M10 | 1,5 | 26 | 32 | 45 | 6,4 | 17* |
| M12 | 1,75 | 30 | 36 | 49 | 7,5 | 19* |
| (M14) | 2 | 34 | 40 | 53 | 8,8 | 22* |
| M16 | 2 | 38 | 44 | 57 | 10 | 24 |
| (M18) | 2,5 | 42 | 48 | 61 | 11,5 | 27 |
| M20 | 2,5 | 46 | 52 | 65 | 12,5 | 30 |
| (M22) | 2,5 | 50 | 56 | 69 | 14 | 32* |
| M24 | 3 | 54 | 60 | 73 | 15 | 36 |
| (M27) | 3 | 60 | 66 | 79 | 17 | 41 |
| M30 | 3,5 | 66 | 72 | 85 | 18,7 | 46 |
| (M33) | 3,5 | 72 | 78 | 91 | 21 | 50 |
| M36 | 4 | 78 | 84 | 97 | 22,5 | 55 |
| (M39) | 4 | 84 | 90 | 103 | 25 | 60 |
| M42 | 4,5 | 90 | 96 | 109 | 26 | 65 |
| M45 | 4,5 | 96 | 102 | 115 | 28 | 70 |
| M48 | 5 | 102 | 108 | 151 | 30 | 75 |
| (M52) | 5 | 116 | 129 | 33 | 80 | |
| M56 | 5,5 | 124 | 137 | 35 | 85 | |
| M60 | 5,5 | 132 | 145 | 38 | 90 | |
| M64 | 6 | 140 | 153 | 40 | 95 | |
| (M68) | 6 | 148 | 161 | 43 | 100 | |
| M72 | 6 | 156 | 169 | 45 | 105 |
| Ø d | M4 | M5 | M6 | (M7) | M8 | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | M42 | M45 | M48 | (M52) | M56 | M60 | M64 | (M68) | M72 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pskok gwintu | 0,7 | 0,8 | 1 | 1 | 1,25 | 1,5 | 1,75 | 2 | 2 | 2,5 | 2,5 | 2,5 | 3 | 3 | 3,5 | 3,5 | 4 | 4 | 4,5 | 4,5 | 5 | 5 | 5,5 | 5,5 | 6 | 6 | 6 |
| b ref (l≤125) | 14 | 16 | 18 | 20 | 22 | 26 | 30 | 34 | 38 | 42 | 46 | 50 | 54 | 60 | 66 | 72 | 78 | 84 | 90 | 96 | 102 | ||||||
| b ref (125<l≤200) | 22 | 24 | 26 | 28 | 32 | 36 | 40 | 44 | 48 | 52 | 56 | 60 | 66 | 72 | 78 | 84 | 90 | 96 | 102 | 108 | 116 | 124 | 132 | 140 | 148 | 156 | |
| b ref (l>200) | 45 | 49 | 53 | 57 | 61 | 65 | 69 | 73 | 79 | 85 | 91 | 97 | 103 | 109 | 115 | 151 | 129 | 137 | 145 | 153 | 161 | 169 | |||||
| kwysokość łba | 2,8 | 3,5 | 4 | 4,8 | 5,3 | 6,4 | 7,5 | 8,8 | 10 | 11,5 | 12,5 | 14 | 15 | 17 | 18,7 | 21 | 22,5 | 25 | 26 | 28 | 30 | 33 | 35 | 38 | 40 | 43 | 45 |
| srozmiar klucza | 7 | 8 | 10 | 11 | 13 | 17* | 19* | 22* | 24 | 27 | 30 | 32* | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | 105 |
Kolumna M30 odpowiada wybranemu wariantowi M30×160.
- (…)wymiary nie zalecane
- …*wymiary wg starej normy DIN
- b ref — orientacyjna długość gwintu wg zakresu długości nominalnej l (śruba z gwintem częściowym)
- M48, l>200: wartość b ref = 151 wg oryginalnej karty katalogowej producenta (odstaje od pozostałej progresji — przepisana wiernie ze źródła)
Materiał i wykonanie
11 pozycjiMateriał
- Stal
- klasa własności: d ≤ M39: 5.6, 8.8, 10.9 wg ISO 898-1; d > M39 (M42-M72) wg uzgodnienia
- Stal nierdzewna
- tylko d ≤ M39: d ≤ M20: A2-70, A4-70; M20 < d ≤ M39: A2-50, A4-50, C3, C4 wg DIN 267-11
- Metale nieżelazne
- tylko d ≤ M39: wg uzgodnienia
Gwint
- Tolerancja
- 6g
- Norma
- DIN 13-12, DIN 13-15
Tolerancje
- Klasa dokładności
- d ≤ M39: A dla d ≤ M24 i l ≤ 10d lub 150 mm, B dla d > M24 lub l > 10d/150 mm; d > M39 (M42-M72): B
- Norma
- ISO 4759-1
Powierzchnia / powłoka
- jak wytworzono, od klasy 8.8 czernione
- Powłoki galwaniczne
- wg ISO 4042
- Powłoki płatkowe
- wg ISO 10683
- Powłoki ogniowe
- wg ISO 10684
Oznaczanie
przykład zapisuOznaczenie wybranego wariantu: norma, wymiar i wykonanie.
DIN 931 · M30×160 · A4-70 · stal nierdzewna A4Opis
Śruba z łbem sześciokątnym wg normy DIN 931 (odpowiedniki: ISO 4014, PN 82101), ze stali nierdzewnej A4-70 — odpornej na korozję także w środowisku morskim i chemicznym. Standardowy element złączny w konstrukcjach stalowych, budowie maszyn i montażu ogólnym.
Dostępny asortyment: w rozmiarze M30. W ofercie również w wykonaniu 8.8 ocynkowanym, 10.9 surowym i 10.9 z ocynkiem płatkowym.
Specyfikacja produktu
12 pozycji| Rozmiar | M30 |
|---|---|
| Długość | 160 |
| Klasa wytrzymałości | A4-70 |
| Materiał wyrobu | stal nierdzewna A4 |
| Typ łba | sześciokątny |
| Napęd | klucz (zewn. 6-kąt) |
| Układ rozmiaru | gwint metryczny |
| Norma | DIN 931 |
| Rodzaj | Śruba |
| Ilość w opakowaniu | 5 szt |
| Waga opakowania | 5,52 kg |
| Waga 1 szt | 1,1 kg |
Wykonania DIN 931
15 wykonańNa stanie: ile rozmiarów tego wykonania jest dostępnych z tych, które ono obejmuje. Stan dotyczy wybranego wymiaru.
Wybrany wariantDIN 931 · A4-70 · stal nierdzewna A4
M30×160282,31 zł / opak
